DISPLAY LED-con tu nombre para k no se te olvide XD

elkike · Publicado: Mie, 03 Ago 2005 2:41 pm **Asunto**:

Una cosa, donde puedo sugetar 20 displays??

Mis display son de unos 4,4x3Cm, y necesito poenr 20, para poner la URL de mi web, pero nose donde sujetarlos, habia pensado en pane, pero no apetece tener que abrir 10 agujeritos para cada displays, ya que seria un total de 200 agujeritos xD.

Que podria usar??

Salu2s

Javirok · Publicado: Mie, 03 Ago 2005 9:24 pm **Asunto**:

Venden unos displays de 13 segmentos pero son poco habituales yo e vito unos pocos en maquinas muy precisas i en algunos paneles de anuncios desplazados i suelen ser muy grandes.

Cuando venga de vacaciones os colgare el esquema k no lo e podido hacer es k me voy mañana mismo. Guiño

SALU2

Blog de Curiosidades Tecnológicas...

AlkuN · Publicado: Jue, 04 Ago 2005 11:52 am **Asunto**:

Está muy bien, pero yo buscaría alguna forma de poder cambiar los mensajes de forma más fácil, con un pic o multiplexando por puerto paralelo por ejemplo.
Javirok ese display que has dibujado es de 13 segmentos, los que te dice Piries son de 16, y si, funcionan igual que los de siete segmentos, aunque si en el mismo display hay varios dígitos suelen ir multiplexados, los encontrareis en cualquier tienda de electronica medianamente decente.

elkike · Publicado: Jue, 04 Ago 2005 2:33 pm **Asunto**:

Ya he encontrado donde colocar los displays para colocar la URL de mi web.

Ya estoy terminando de agujerear, luego los sujetare, y empezare a puentear patillas. Cuando lo acabe os lo enseño.

Salu2s

elkike · Publicado: Sab, 13 Ago 2005 9:05 pm **Asunto**:

Ya he vuelto de vacaciones, y lo he terminado, ha kedado muy bien, lo que me faltan son los puntos entre las "W", y el nombre y el "COM". Le pondre unos led.

Ahora estoy haciendole un invento, para que se pueda alimentar a 5V o al 220V. Metiendole un transformador. Y con un conmutador, selecccionar la alimentacion, por si alguien se le ocurre hacer la prueba de meterle 220V y 5V y petar los displays por un total de 10V, asi que su conmutador para seleccionar uno u otro (5V o 220V). Cuando lo termine os paso unas fotos.

Salu2s

RaDoN · Publicado: Sab, 13 Ago 2005 9:28 pm **Asunto**:

Los displays son para lo que son, numeros y en todo caso hexadecimales (A,b,C,d,E ... una F por ahí la I tb una r minuscula y poco mas ..)

Para letras, lo que menciono piries:

Este display doble vale unos 4, son algo dificiles de encontrar eso sí ...

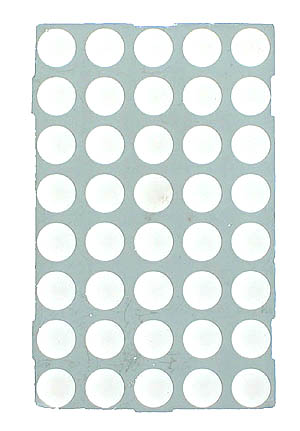

Tb existe la solucion con una matriz de leds, ahi puedes poner lo que te salga .... y hacer virguerias a base de "puntos".

Teotekaplan · Publicado: Sab, 13 Ago 2005 10:50 pm **Asunto**:

En futurlec venden matrices de 8x8 leds bicolor (iluminan rojo, verde o ámbar) por menos de 2 euros cada uno y unos 3 de gastos de envío

'Me lo contaron y lo olvidé. Lo vi y lo entendí. Lo hice y lo aprendí.'

elkike · Publicado: Sab, 13 Ago 2005 11:24 pm **Asunto**:

Lo se que hay de 13 y 16 segmentos. Pero el tema esta en utilizar lo que tenemos tirado por aki, y no gastarse la pasta.

Pero gracias de todas formas.

Ya se como ponerle los puntitos a la URL que he puesto en displays. Mañana se los coloco lo enciendo y le tiro una fotillo para que la veais.

Salu2s

elkike · Publicado: Lun, 15 Ago 2005 12:42 am **Asunto**:

Wenas.

Aun no lo he terminado del todo, me keda hacerle algunmos ajustes mas especificos, pero lo que marca ya esta totalmente hecho.

Aqui os pongo unas fotillos:

Que os parece???

Las 4 primeras imagenes estan en diagonal porque no cabian en el mobil horizontalmente.

Cuando lo termine del todo, y lo tenga colgado en la pared os pongo mas fotos de él colgado en la pared.

Salu2s

GlT4NlT0 · Publicado: Lun, 15 Ago 2005 1:31 am **Asunto**:

como as echo para conectarlo ala luz? yo quisiera aserme uno que ponga GTO studios pero no quiero enchufarlo al pc... salu2s

elkike · Publicado: Lun, 15 Ago 2005 11:26 am **Asunto**:

En esas fotos, lo conecte a una FA para probarlo con 5V. Yo no lo voy a poner en el PC sino en la pared, Entonces tienes dos opciones:

-Comprar un transformador de 220v a 4,5V o 5V y enchufarle la salida de 5V del transformador a los displays

-Comprar un transformador de 220V a 4,5 o 5V Y meterlo en una cagita junto a los dispays, con un conector para enchufarle un cable a 220V.

En cuanto tenga terminado del tado el mio, os enseño los dos sistemas de conexionado que le estoy poniedo.

Salu2s

RaDoN · Publicado: Lun, 15 Ago 2005 1:17 pm **Asunto**:

Que burrada!!!! Asustado

¿cuantos displays as necesitado para eso? que valen 1 cada uno tio!!! por esa pasta te pillas una matriz de leds y lo pones en movimiento como lo de los trenes Burlón

2 puntualizaciones:
1- Los displays no andan ni a 4,5 V ni a 5V .... son leds normales (1,8V o así).

2- Si cuentas todos los segmentos que usas (que yo no lo voi hacer) y lo multiplicas por unos 18 ó 20mA seguramente te de una burrada ... a ojo unos 20 displays con una media de 3 segementos encendidos, 60 * 20 = 1,2 A en lucesitas (esto no lo soporta cualquier transformador normalito).

Sin ofender me parece una burrada, una matriz de leds me parece mas oportuno para ese uso Deslumbrado

elkike · Publicado: Lun, 15 Ago 2005 1:35 pm **Asunto**:

jajajaja.

He necesitado 20 Displays, Y no me han costado anda ya que los sake de peneles de maquinas recreativas. Estan conectados en paralelo entre si, incluidos los leds azules de los puntitos, y yo lo conecto a la FA del PC a 5V sin resistencias ni anda y anda de perlas, incluso hace tiempo cuando los desolde como no encontraba pila de petaka lo conecte a 9V e iban bien no se petaron ni nada. XDD (Que bestia) xDD

Enga si no te parece wena idea no lo hagas. Guiño

Salu2s

RaDoN · Publicado: Lun, 15 Ago 2005 1:41 pm **Asunto**:

El problema no es que no me parezca buena idea, es que realmente no lo es, y estas cosas los leen otros foreros creyendo que lo estan haciendo bien cuando no lo es.

¿Te harás tu responsable cuando empiecen a fundirse los segmentos de los displays dentro de alguna torre y se queme?

Así que no me hables con ese rintinti ... ¿estamos?

J1M · Publicado: Lun, 15 Ago 2005 2:56 pm **Asunto**:

solo por curiosidad, toca un display d esos y dime si está caliente... xq tio, conectarlo sin resistencias, a 5v ... y bueno la fuente del PC se está acordando, y no se si muy cariñosamente de ti xDDD radon ha tirado x bajo, le estas sacando mas de 2A x la linea de 5V ... si un dia te encuentras tu 'luminoso' apagado... no te preguntes xq.. directamente ves a la tienda a por una FA nueva Bromista

saludos, y no me parece muy 'optimo, ni ná de ná' eso q has exo

Si puede pensarse, puede hacerse...
